Dieser
Wasserabscheider ist ein
Zyklonabscheider, der durch Zentrifugalwirkung große Mengen
von flüssigen Verunreinigungen abscheidet. Er ist nur ein
Vorabscheider der bis zu 90% der flüssigen Anteile entfernt.
Deshalb ist es nötig, Filter unterschiedlicher Feinheitsgrade
nachzuschalten, um auch die restlichen Wasser- und Ölanteile
sicher aus der Druckluft zu entfernen.
| Spezifikationen: |
|
| Leistung
bei 7 bar : |
52
m³/h |
| Anschluß
RP : |
3/8" |
| min.
Temperatur : |
1,5°C |
| max.
Temperatur : |
70°C |
| Druckverlust
: |
70
mbar |
| max.
Arbeitsdruck : |
16
bar |
| Material
Gehäuse : |
Aluminium,
außen chromhaltige Schutzschicht |
| Farbausführung
: |
blaue
Polyester-Pulverbeschichtung/RAL 5010 |

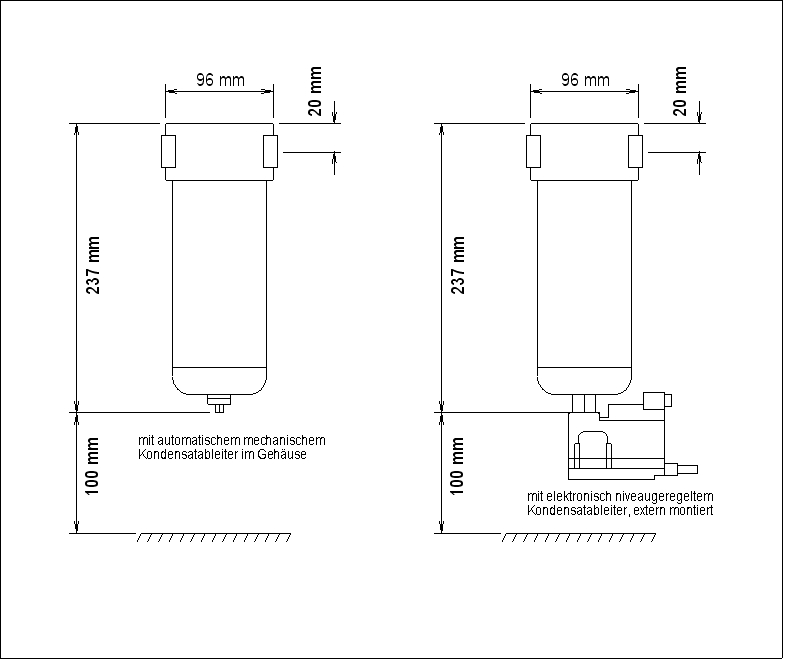

| Abmessungen
: |
Filterdurchmesser:
90 mm
Mittelpunkt Gewinde: 21 mm
Filterlänge: 220 mm
min. Bodenabstand: 110mm |
Bitte
entnehmen Sie die Warn- und Sicherheitshinweise der Betriebsanleitung/
PI Aftersales.
Die Datei kann hier heruntergeladen werden: Download
Zyklonabscheider / Wasserabscheider zum entfernen von Tröpfchen aus einem Gasstrom
